一、产品简介

本产品是将交流电转换为直流电的整流装置，可将交流电转换为可控的恒压、恒流直流电，满足电泳等实验生产需求，广泛应用于生物学、医学等领域，如核酸凝胶电泳、蛋白质凝胶电泳、Western Blot蛋白转印等实验。

二、产品特点

1、完全独立的两组输出，可单独设置参数；

2、具有可编程功能，可设置恒压、恒流、梯度电压、梯度电流四种工作模式；

3、额外的2组12V输出，可配合蓝光仪、点胶灯，单独控制；

4、具有过压、过流、过载、变载、空载等多项异常提示。

三、技术参数

    输入电源：180V-240V

    交流频率：50Hz/60Hz

    环境温度：4℃-35℃

    环境湿度：10%-70%

    输出数量：正、负极A/B各两组

    输出范围：电压6V-500V(精度1V)

                     电流6mA-500mA(精度1mA)

    控制精度：电压设定<100V,电压稳定精度<1V

        >100V,电压稳定精度<±1%

      电流设定<100mA,电流稳定精度<1mA

     >100mA,电流稳定精度<±1%

    额定输出功率：500W

    外形尺寸（长*宽*高）：265*215*120 mm

四、参数对比

五、产品介绍

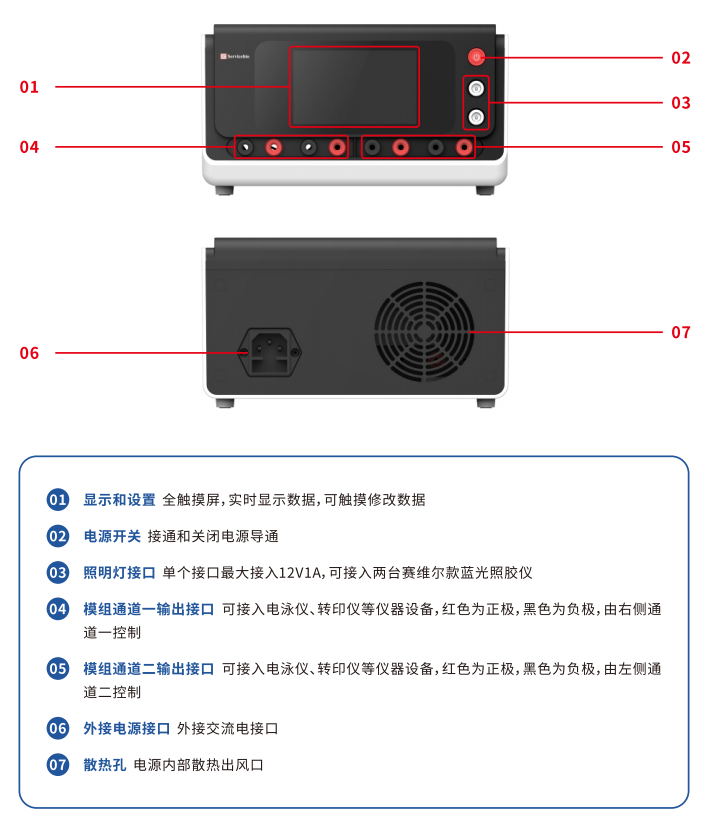

5.1、产品外观

5.2、显示界面

六、操作功能介绍

6.1、恒压U模式

1、电压设置：在初始界面，图标1处需显示为待机状态(如不是待机状态需点击图标6停止图标),点击屏幕上的图标2进入通道1模式选择界面(上图),选择恒压U模式，点击电压后数值进入数值设置键盘，设置需要的电压数值(6V-500V)后点击回车图标，系统会自动保存输入数据，界面会自动跳回模式选择界面(输入错误点击退格键退格，无需修改点击Esc键退出)。

2、时间设置：在时间设置区域可分别设置小时和分钟，设置时间上限为99H59M,如无需设置倒计时，可将时间设置为0。

3、运行设置：完成电压和时间设置后点击屏幕右下角返回图标，返回至初始界面，点击图标5开始/暂停图标，开始运行，此时图标1显示状态为运行。运行状态时点击区域3电压数值，可以在线设置新数据，设置完成后点击回车图标，数据会按新设置数据运行，运行时间不变。

4、暂停和停止：在使用中需暂停，可点击屏幕图标5运行/暂停图标，时间计时暂停，此时可设置当前模式数值，但不可设置时间，也可以点击图标2查看其他模式设置数值，但不可修改。点击开始/暂停图标可继续完成程序继续计时。如需重新设置时间或其他模式，点击图标6停止图标，系统将停止程序运行，时间清零恢复成之前设置时间，此时可重新设置新模式和时间。

5、运行结束后，运行时间恢复成0,同时伴有蜂鸣提示音，图标1显示状态变为待机状态

6、空载：当程序检测到空载时，图标1会闪烁红色空载图标，并一直伴有蜂鸣提示音，此时点击图标6停止图标解除空载报警状态。

6.2、恒流I模式

1、电流设置：在初始界面，图标1处需显示为待机状态(如不是待机状态需点击图标6停止图标),点击屏幕上 的图标2进入通道1模式选择界面(上图),选择恒流模式，点击电流后数值进入数值设置键盘，设置需要的 电流数值(6-500mA)后点击回车图标，系统会自动保存输入数据，界面会自动跳回模式选择界面(输入错误 点击退格键退格，无需修改点击Esc键退出)。

2、时间设置：在时间设置区域可分别设置小时和分钟，设置时间上限为99H59M, 如无需设置倒计时，可将时间设置为0。

3、运行设置：完成电流和时间设置后点击屏幕右下角返回图标，返回至初始界面，点击图标5开始/暂停图标， 开始运行，此时图标1显示状态为运行。运行状态时点击区域3电流数值可以在线设置新数据，设置完成后点  击回车图标，数据会按新设置数据运行，运行时间不变。

4、暂停和停止：在使用中需暂停，可点击屏幕图标5运行/暂停图标，时间计时暂停，此时可设置当前模式数 值，但不可设置时间，可以点击图标2查看其他模式设置数值，但不可修改。点击开始/暂停图标可继续完成 程序继续计时。如需重新设置时间或其他模式，点击图标6停止图标，系统将停止程序运行，时间清零恢复成 之前设置时间，此时可重新设置新模式和时间。

5、运行结束后，运行时间恢复成0,同时伴有蜂鸣提示音，图标1显示状态变为待机状态。

6、空载：当程序检测到空载时，图标1会闪烁红色空载图标，并一直伴有蜂鸣提示音，此时点击图标6停止图标解除空载报警状态。

6.3、梯度U模式(梯度恒压模式)

1、模式设置：在初始界面，图标1处需显示为待机状态(如不是待机状态需点击图标6停止图标),点击屏幕上 的图标2进入通道1模式选择界面(上图一),选择梯度U模式，此模式可设置三组不同数据，运行时根据1-2- 3顺序进行。点击电压1、电压2、电压3后数值进入数值设置键盘，设置需要的电压数值(6-500V)后点击回车 图标系统会自动保存输入数据，界面会自动跳回模式选择界面(输入错误点击退格键退格，无需修改点击 Esc键退出)。

2、时间设置：在时间设置区域可分别设置小时和分钟，设置时间上限为99H59M。 可根据需要分别设置三组 数据时间，无需运行的数据则把该组时间设置为0,运行时会自动跳过该组数据运行下一组数据。运行时只 显示三组数据的总时长，倒计时运行，不显示每一组单独设置的时间，如不设置任何一组时间，则默认运行第一组数据，时间为正计时。

3、运行设置：完成电压和时间设置后点击屏幕右下角返回图标，返回至初始界面，点击图标5开始/暂停图标， 开始运行，此时图标1显示状态为运行，同时旁边会显示组数据编号(上图二),程序会按照设置组顺序依次 进行。运行状态时点击区域3电压数值，在运行和暂停时可在线编辑当前组设置数据(不能设置时间),设置 完成后点回车图标，数据会按新设置数据运行，运行时间不变。

4、暂停和停止：在使用中需暂停，可点击屏幕图标5运行/暂停图标，时间计时暂停，此时可设置当前模式数 值，但不可设置时间，可以点击图标2查看其他模式设置数值，但不可修改。点击开始/暂停图标可继续完成 程序继续计时。如需重新设置时间或其他模式，点击图标6停止图标，系统将停止程序运行，时间清零恢复成 之前设置时间，此时可重新设置新模式和时间。

5、运行结束后，运行时间恢复成0,同时伴有蜂鸣提示音，图标1显示状态变为待机状态。

6、空载：当程序检测到空载时，图标1会闪烁红色空载图标，并一直伴有蜂鸣提示音，此时点击图标6停止图 标解除空载报警状态。

6.4、梯度I模式(梯度恒流模式)

1、模式设置：在初始界面，图标1处需显示为待机状态(如不是待机状态需点击图标6停止图标),点击屏幕上的图标2进入通道1模式选择界面(上图一),选择梯度I模式，此模式可设置三组不同数据，运行时根据1-2- 3顺序进行。点击电流1、电流2、电流3后数值进入数值设置键盘，设置需要的电流数值(6-500V)后点击回车 图标系统会自动保存输入数据，界面会自动跳回模式选择界面(输入错误点击退格键退格，无需修改点击 Esc键退出)。

2、时间设置：在时间设置区域可分别设置小时和分钟，设置时间上限为99H59M。 可根据需要分别设置三组 数据时间，无需运行的数据则把该组数据设置为0,运行时会自动跳过该组数据运行下一组数据。运行时只 显示三组数据的总时长，倒计时运行，不显示每一组单独设置的时间，如不设置任何一组时间，则默认运行 第一组数据，时间为正计时。

3、运行设置：完成电流和时间设置后点击屏幕右下角返回图标，返回至初始界面，点击图标5开始/暂停图标， 开始运行，此时图标1显示状态为运行，同时旁边会显示组数据编号(上图二),程序会按照设置组顺序依次 进行。运行状态时点击区域3电压数值，在运行和暂停时可在线编辑当前组设置数据(不能设置时间),设置 完成后点回车图标，数据会按新设置数据运行，运行时间不变。

4、暂停和停止：在使用中需暂停，可点击屏幕图标5运行/暂停图标，时间计时暂停，此时可设置当前模式数 值，但不可设置时间，可以点击图标2查看其他模式设置数值，但不可修改。点击开始/暂停图标可继续完成 程序继续计时。如需重新设置时间或其他模式，点击图标6停止图标，系统将停止程序运行，时间清零恢复成 之前设置时间，此时可重新设置新模式和时间。

5、运行结束后，运行时间恢复成0,同时伴有蜂鸣提示音，图标1显示状态变为待机状态。

6、空载：当程序检测到空载时，图标1会闪烁红色空载图标，并一直伴有蜂鸣提示音，此时点击图标6停止图 标解除空载报警状态。
